超声波测厚仪产品介绍

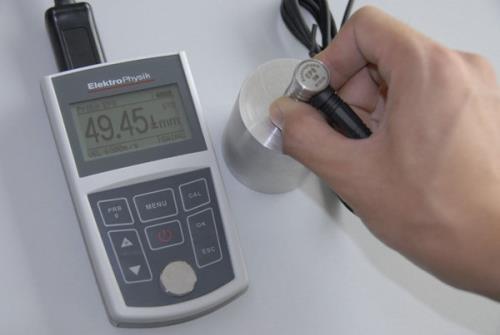

超声波测厚仪MiniTest 420/430/440
高精准超声波测厚仪
高阻抗双晶探头
脉冲－回波方式 量程达0.65-500mm
回波－回波方式(透过涂层测量) 量程达3-25mm
坚固的防静电、防火塑料外壳。
快速测量金属、塑料、玻璃、陶瓷等材料的厚度。
适合实验室及工业现场使用。
适用于各种板材、管材、油罐、输油管、锅炉容器壁厚及其局部腐蚀、锈蚀的检测。
适用于炼油、钢铁、冶金、造船、机械、化工、电力、原子能等各工业部门的产品检验。
MiniTest 400系列是德国EPK公司推出的最新型超声波测厚仪。该系列产品具有使用简便，速度快，可靠性高等特点。
超声波测厚仪技术参数
项目 | 参数 | 420 | 430 | 440 | |
零位校准 | 开机自动零位校准 | ● | ● | ||
测量参数 | 发射－回波模式，量程0.65-500mm | 标准测量：满足常用的检测要求 | ● | ● | ● |
最小值测量：满足曲面或需要选择最小值的测量环境 | ● | ● | ● | ||
差分测量：显示实际测量值与设定标准值的差值 | ● | ● | |||
平均测量：提供2-9点的测量平均值 | ● | ● | |||
上下限测量：极限报警 | ● | ● | |||
回波－回波模式，量程3-25mm | 透过涂层测量基体厚度 | ● | |||
快速扫查模式 | 适用于高温或需要提高测量速度的测量环境，每秒10次的测量，可以同时显示测量中的最大值和最小值 | ● | ● | ||
数据存储 | 10组5000个数据，动态分配 | ● | ● | ||
数据输出 | USB接口，通过USB接口上传仪器中存储的数据到计算机 | ● | ● | ||
显示信息 | 测量值，声速值，探头型号，电池电量，当前数据组 | ||||
示值精度 | 小于99.99mm时为0.01mm;大于100mm时为0.1mm | ||||
单位 | 公制/英制 | ||||
声速范围 | 1000m/s - 9999m/s, | ||||
精度 | 0.65mm-9.99mm ±0.04mm 10.00mm-99.99mm ±(0.1%H+0.04)mm 100.0mm-500.0mm ±0.3%H | ||||
增益 | 自动；手动可调 | ||||
声速测量 | 确定未知声速材料的声速，预置9种常用材料声速值 | ||||
探头识别 | 自动识别探头 | ||||
关机选择 | 可选择2分钟，5分钟自动关机或选择不自动关机 | ||||
外形尺寸 | 130 × 73 × 24 mm(L×W×H) | ||||
重量 | 约190g | ||||
工作温度 | -20至50摄氏度 | ||||
电池 | 两节5号电池，电量显示，电量不足报警 | ||||
工作时间 | 不间断测量不少于80小时 | ||||
显示屏 | 128×64 背光 | ||||
可选探头：
型号 | 晶体直径 | 频率 | 测量范围 | 工作温度 | 简介 |
U5.0E | 8MM | 5.0MHZ | 3-25MM(E-E) 0.8-300MM(T-E) | -12-+60℃ | 440标配探头，440独有探头，具有透过涂层测量模式。最小测量管外径20mm |
U10.0 | 4MM | 10.0MHZ | 0.65-20MM | -12-+60℃ | 小管径探头。最小测量管外径10mm |
U7.5 | 6MM | 7.5MHZ | 0.65-50MM | -12-+60℃ | 主要用于薄壁及小弧面的测量. 最小测量管外径15mm |
U5.0 | 8MM | 5.0MHZ | 0.8-300MM | -12-+60℃ | 420,430标配探头，主要用于测量表面为平面或者较大弧度的材料。最小测量管外径20mm |
U2.0 | 12MM | 2.0MHZ | 2.0-500MM | -12-+60℃ | 粗晶探头，主要用于铸铁等粗晶材质的测量. 最小测量管外径30mm |
U5.0HT | 13MM | 5.0MHZ | 3.0-100MM | -12-+350℃ | 高温探头，主要用于测量温度小于350℃的材料的测量， 注：测量时晶体与被测高温物体的接触时间不得大于5S. 最小测量管外径25mm |
