基础版霍尔效应测厚仪

基础版霍尔效应测厚仪

霍尔效应测厚仪,基础版霍尔效应测厚仪,壁厚测厚仪

遵循标准:
ASTM,DIN,ISO
简介:
基础版霍尔效应测厚仪Minitest 7200FH是便携式的厚度测量工具,可准确测量厚达24mm的材料。便携而小巧的外形使其可在生产现场和实验室进行操作。MiniTest 7200FH可简单,无损,高精度的测量非磁性材料的厚度,无论它们的大小、形状和材质如何。它还是尖角,小半径和复杂形状工件理想的测量工具。

基础版霍尔效应测厚仪产品介绍

基础版霍尔效应测厚仪Minitest 7200FH是便携式的厚度测量工具,可准确测量厚达24mm的材料。便携而小巧的外形使其可在生产现场和实验室进行操作。MiniTest7200FH可简单,无损,高精度的测量非磁性材料的厚度,无论它们的大小、形状和材质如何。它还是尖角,小半径和复杂形状工件理想的测量工具。

霍尔效应壁厚测厚仪Minitest 7200FH特点:

- 测量厚度高达24mm
- 是复杂形状的瓶子、铝罐、玻璃和塑胶工件的理想测量工具
- 对于复合材料,在航空或汽车行业里的形状复杂的铝或者钛部件
- 用户菜单控制界面
- 上下文关联的在线帮助
- 统计过程控制功能
- 通过数字信号处理极其准确
- 探头顶端使用耐磨硬质合金
- 用于重复测量的高精度的钢珠
- 高达每秒20个数据的记录速度
- 探头集成数字信号处理
- 高达5点的多点校正
- 易于读值的大屏幕

主机功能强大:

MiniTest 7200FH 可显示当前测量值,最大最小值,偏移模式,并自动存储高达100,000个数据。

SIDSP® 技术 确保更高精度:

MiniTest 7200FH采用了内置传感器数字信号处理功能(SIDSP®). 所有测量信号在传感器内数字化生成、完全数字化处理。仅处理完毕的数值才会传输到主机进行显示、统计分析和储存。

先进的参考钢珠设计:

MiniTest 7200FH使用特别处理的参考钢珠。钢珠这样设计的结果可提高

测量重现性达到的0 . 5%。参考钢珠的尺寸有1mm、1.5mm、2.5mm、4.0 mm(FH4),和2.5mm、4 mm、6mm和9mm (FH 10)。测量范围也可以通过磁性钢珠进行扩展,以便测量非常厚的壁厚,诸如铝或者钛制成的发动机部件,或非常厚的塑料制品。

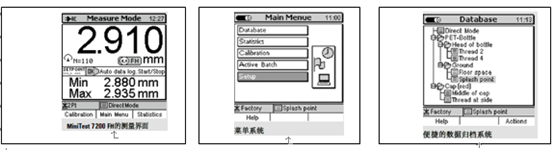

创新菜单控制及数据归档

MiniTest 7200FH由易懂的菜单控制操作, 并进行数据归档,和普通电脑的应用程序类似。全程提供操作帮助,有上下文关联的帮助主题。

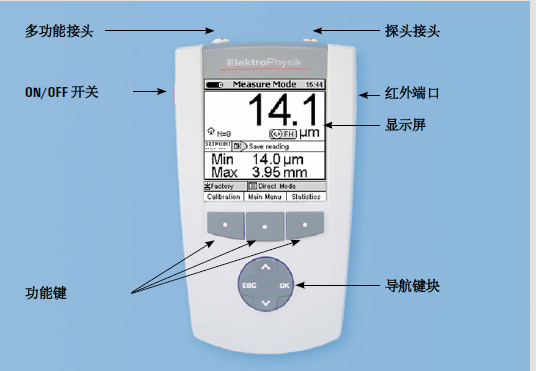

基础版霍尔效应测厚仪Minitest 7200FH结构图:

http://www.haiqintech.com/ctrladmin/eweb/UploadFile/20192241815717526.jpg

基础版霍尔效应测厚仪Minitest 7200FH配置:

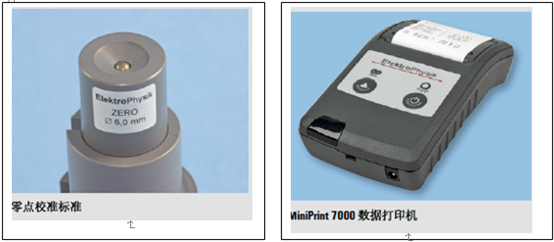

推荐配件:1,MiniPrint 7000 数据打印机包含充电器

2,NiMH蓄电池快速充电器

3,NiMH-Akku AA HR6 1.2 V 电池(MiniTest FH 需要4节)

4,用于直径1 . 0 m m 钢珠的F H 4探头基础校正套装: 零校准标准和一套直径1.0mm钢珠(100粒)

5,扩展FH4探头量程的校正套装:用于直径1.5mm和直径3mm磁性钢珠的零校正标准; 约8mm高精度标准;直径1.5mm磁性钢珠套装(25粒);直径3mm磁性钢珠套装(20粒)

6,扩展F H 1 0 探头量程的校正套装: 约1 8 m m 高精度标准;直径4 m m 磁性钢珠套装( 2 0粒) ; 直径6 m m 磁性钢珠套装( 2 0 粒)

7,脚踏开关用于数据储存的触发,可连接外接电源

8,用于 MiniTest 7200 FH的有带肩背包 防尘套

9,多用接线盒含USB线缆,用于连接

外接电源

脚踏开关

报警装置

头戴耳机

– PC

– USB 适配器线缆

– RS232 适配器线缆



基础版霍尔效应测厚仪技术参数



基础版霍尔效应测厚仪Minitest 7200FH技术参数



MiniTest 7200FH

原理

静磁原理

数据存储

100000

低端分辨率

0.1μm(FH4)/0.2μm(FH10,FH10-M)

重复性

优于±(1μm+0.5%读值)

记录速率

1,2,5,10,20个读值每秒(可选)

校准模式

原厂校准,零点校准,零点+多达4点校准

测量单位

公制(μm,mm),英制(mils,inch)

统计图表

数字

接口

RS232 TTL + IrDA 1.0

操作温度

-10℃ ~ +60℃(保存温度-20℃ ~ +80℃)

尺寸/重量

153mm x 89mm x 32mm / 310g

供电

4 x AA(LR06)电池,或可选电源(90-240V / 48-62Hz)



基础版霍尔效应测厚仪Minitest 7200FH 探头参数:

型号

测量范围

精度

使用钢球尺寸

标配数量

FH4

0-2mm

±(3μm+1%读值)

1.5mm

100颗

0-3.5mm

±(5μm+1%读值)

2.5mm

100颗

0-6mm

±(10μm+1%读值)

4mm

50颗

FH4-M

0-2mm

±(3μm+1%读值)

1.5mm

100颗

0-3.5mm

±(5μm+1%读值)

2.5mm

100颗

0-5mm

±(20μm+2%读值)

1.5mm(磁性钢球)

25颗

0-6mm

±(10μm+1%读值)

4.0mm

50颗

0-9mm

±(40μm+2%读值)

3.0mm(磁性钢球)

20颗

FH10

0-4mm

±(5μm+1%读值)

2.5mm

100颗

0-7mm

±(10μm+1%读值)

4.0mm

50颗

0-10mm

±(20μm+1%读值)

6.0mm

25颗

0-13mm

±(20μm+1%读值)

9.0mm

10颗

FH10-M

0-4mm

±(5μm+1%读值)

2.5mm

100颗

0-7mm

±(10μm+1%读值)

4.0mm

50颗

0-10mm

±(20μm+1%读值)

6.0mm

25颗

0-13mm

±(20μm+1%读值)

9.0mm

10颗

0-16mm

±(40μm+2%读值)

4.0mm(磁性钢球)

20颗

0-24mm

±(60μm+2%读值)

6.0mm(磁性钢球)

20颗


基础版霍尔效应测厚仪标准配置

主机 ,操作说明光盘,包括德语/英语/法语/西班牙语/葡萄牙语/意大利语,简短说明,4节 AA 电池,型号 LR06,塑料手提箱,橡胶保护套带定位装置,MSoft 7 专业版 U盘 (创建和管理批次的数据传输软件 用于 MiniTest7200 FH ),磁性螺丝刀
