瓶壁测厚仪产品介绍
Magna-Mike 8600
Magna-Mike 8600是一款利用简单的磁法对非铁性材料进行可靠且重复性极高的厚度测量的便携式测厚仪。Magna-Mike仪器的操作十分简单。测量时，在被测材料的一侧按住或移动磁探头，在材料的另一侧放上或在容器里放入一个小目标钢珠（或目标圆盘、目标钢线）。探头的霍尔效应传感器测量探头端部到目标钢珠的距离。测出的距离即刻被作为厚度读数以彩色大字体形式显示在屏幕上。
新添特性
两种坚固耐用的新型探头设计：
--平直型和直角型可更换防磨帽
--标准型、凿尖型及加强型防磨帽更多的目标选择
--3/16和1/4英寸的目标磁珠
--目标钢线更大的厚度测量范围，可达25.4毫米
更大的彩色VGA显示
RS-232、USB和VGA输出
快速测量更新率：60 Hz
可编辑的密码式仪器锁定方式
设计符合IP67标准
容量扩充了的字母数字式数据记录器
保存校准文件，并可调用所存储的校准文件
新型台式机身结构，带有改进的仪器支架
可将文件以.txt和CSV格式导出到MicroSD卡中
新附件盒（校准盒）
--标准试块，厚度可达9.1毫米
--扩展的范围，可达25.4毫米
--目标圆盘盒
--目标钢线盒带状图视图
带有统计数据的带状图视图

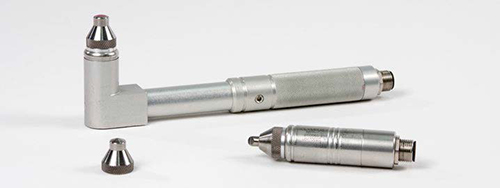

两种新型探头设计，带有可替换防磨帽
Magna-Mike提供平直型和直角型两种磁探头。这两种探头都配有可替换防磨帽，从而加强了探头的耐久性，降低了更换探头的费用。
可拆卸标准防磨帽
86PR1-WC
可拆卸加强型防磨帽
86PR1-EWC
可拆卸凿尖型防磨帽
86PR1-CWC
测量的厚度范围在0.001毫米到25.4毫米之间
Magna-Mike为用户提供了更多的目标选项（6个不同的目标钢珠、2个目标圆盘以及1个目标钢线），以加强仪器的测量性能。
目标 | 最小厚度 | 最大厚度 | 带有标准防磨帽时的精度 | |
基本校准 | 多点校准 | |||
1/16英寸（1.58毫米）钢珠（80TB1） | 0.0001英寸（0.001毫米） | 0.080英寸（2.03毫米） | 4% | 3% |
1/8英寸（3.17毫米）钢珠（80TB2） | 0.0001英寸（0.001毫米） | 0.240英寸（6.1毫米） | 4% | 2% |
3/16英寸（4.76毫米）钢珠（80TB3） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 1% |
1/4英寸（6.35毫米）钢珠（80TB4） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 1% |
新添3/16英寸（4.76毫米）磁珠（86TBM3） | 0.160英寸（4.06毫米） | 0.750英寸（19.05毫米） | 3% | 1% |
新添1/4英寸（6.35毫米）磁珠（86TBM4） | 0.160英寸（4.06毫米） | 1.00英寸（25.4毫米） | 3% | 1% |
0.500英寸（12.7毫米）平沿圆盘（80TD1） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 2% |
0.250英寸（6.35毫米）V型沿圆盘（80TD2） | 0.0001英寸（0.001毫米） | 0.240英寸（6.0毫米） | 3% | 2% |
新添直径为0.045英寸（1.14毫米）的钢线（86TW1） | 0.160英寸（4.06毫米） | 0.500英寸（12.7毫米） | 3% | 2% |
注释：
测量误差 = ± [（精度× 厚度） + 0.0001英寸]
测量误差 = ± [（精度× 厚度） + 0.003毫米]
内置字母数字式数据记录器
Magna-Mike装有一个基于文件的扩展型字母数字式数据记录器，用于方便地存储和传输厚度读数。
数据记录器可以下述4种标准文件格式存储厚度读数：增量型、序列型、带自定义点的序列型，及两维栅格型。
可使用WINXL直接将数据以单独发送形式或文件发送形式传送到Excel电子数据表中
将数据发送到其它SPC程序中
USB和RS-232两个输出
将文件以.txt格式或CSV格式导出到可插拔MicroSD卡中
创建机载报告
直接与Excel电子数据表连接
Magna-Mike 8600带有RS-232和USB输出，可使仪器将数据直接传送到Excel电子数据表中。内置WINXL接口程序可以单独发送形式或文件发送形式传送
厚度读数。
WINXL接口程序
应用：
塑料瓶、玻璃瓶及包装容器
在测量塑料容器厚度的应用中，用户只需简单地将小目标钢珠放入容器中。贴附于容器外侧的磁
探头便会吸引目标钢珠。
探头在容器外表面或关键性的圆角处移动时，小钢珠也会随着探移动。在最
小模式下，测厚仪将连续显示出当前厚度值和最小厚度值。
瓶壁测厚仪技术参数
一般规格 | |
总体尺寸 | 236 mm x 167 mm x 70 mm |
重量 | 1.68公斤，包括锂离子电池 |
键盘 | 英文、日文、中文、国际符号 |
英语、西班牙语、法语、德语、日语、汉语、葡萄牙语、瑞典语、挪威语、荷兰语、波兰语、俄语、匈牙利语、捷克语及意大利语 | |
数据存储 | 机载2 GB MicroSD卡和可插拔的2 GB MicroSD卡 |
电池供电时间（可选） | 16小时（锂离子) |
电源要求 | AC主电源：100 VAC～120 VAC、200 VAC～240 VAC |
显示器类型 | 全色VGA（640 x 480像素）透反彩色LCD |
显示屏尺寸（宽 x 高，对角线） | 117 mm x 89 mm, 146 mm |
最小/最大采集模式 | 以60 Hz速率进行采集 |
显示刷新率 | 4 Hz、8 Hz、16 Hz及20 Hz |
报警 | 高报警和低报警 |
分辨率 | 0.1 mm（0.01 in.）、0.01 mm（0.001 in.）、0.001 mm（0.0001 in.）（取决于厚度范围） |
数据记录器 | 基于文件的内置字母数字数据记录器 |
探头 | |
86PR-1 | 标准平直型探头，长82.30毫米，直径为18.62毫米 |
86PR-2 | 头部为直角的探头，58.84毫米 x 18.62毫米，长度为178.57毫米 |
环境测试 | |
防震动测试 | 通过了美军标准MIL-STD-810G方法514.6程序I中规定的测试。 |
防坠落测试 | 通过了美军标准MIL-STD-810G方法516.6程序IV中规定的测试 |
防撞击测试 | 通过了美军标准MIL-STD-810G方法516.6程序I中规定的测试。 |
设计符合IP67标准 | 是 |
输入/输出 | |
USB | USB 2.0外围设备端口 |
RS-232 | 有 |
存储卡 | 最大容量：2 GB可插拔MicroSD存储卡 |
视频输出 | VGA输出标准 |
脚踏开关（可选） | 可编程（保存、发送、测量或快速校准） |
工作温度 | -10 °C～50 °C |
