表面缺陷分析仪|桔皮仪|轮廓形貌仪产品介绍

　　产品表面质量测量、绘图

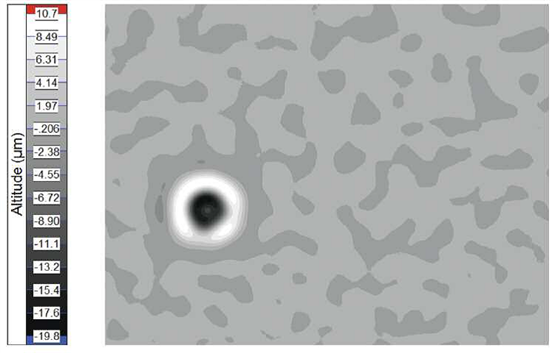

　　表面形貌的3D形貌图

　　PSD技术

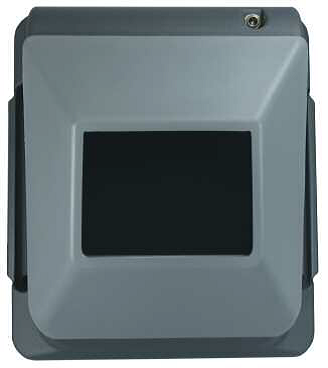

　　便携、使用方便

　　全新的OPTIMAPTM标志着控制表面质量的一场革命。主观视觉评估一次可以转化为可靠的、有代表性的测量。

　　对大多数消费者而言，高质量的产品要求有同样高质量的外观，没有缺陷和瑕疵。表面外观目前主要通过目测主观评估或者通过不能捕捉表面质量全貌的仪器测量。

　　OPTIMAPTM提供了一个独特的量化表面质量的解决方案。

　　OPTIMAP通过简单快速操作测量，可以给出被测产品表面形貌上详细的难以置信的缺陷和纹理情况。获取的形貌信息处理成目标表面测量值，可以用来有效地控制产品质量。

　　坚固耐用的OPTIMAPTM适用于实验室，工厂或者现场检查

　　柔软的接触测量口意味着仪器可以放心使用在最高质量的表面

　　表面纹理和缺陷可以评估各种表面：半哑光表面到抛光镜面，小工件和曲面

　　单次操作测量面积 (95 x 70mm)

　　屏幕上的3D图形即时读取表面形貌

　　客观的测量可以显示为可追溯的国际标准单位或者选定的工业级别

　　数据和结果与其他分析技术和第三方软件完全兼容

　　 Ondulo软件可以生成复杂的纹理/缺陷分析和报告。

　　快速、可靠和便携式测量

　　从集成的可充电电池或者直接电源供电, OPTIMAPTM可以安全地用于实验室，工厂或者远程现场检查。

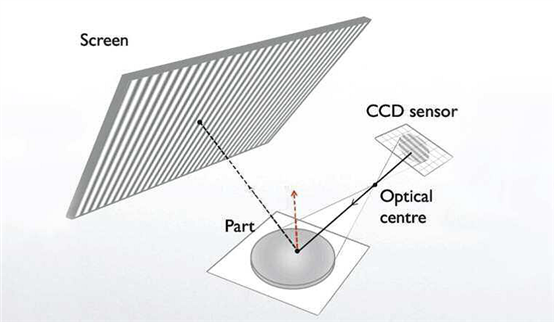

　　由于仪器的光学测量使用相位步进偏折原理，仪器无需在表面上移动。

　　由于不需要移动测量，仪器严格确保了每次测量的可靠性和准确性。

　　广泛的表面测试及应用

　　OPTIMAPTM可以广泛的用于从超低光泽到镜面光泽，不论面积大小，和带有不同程度曲率的表面。

　　柔软的橡胶测量口，确保放在最高质量的表面的上也是安全的。

　　典型的表面分析

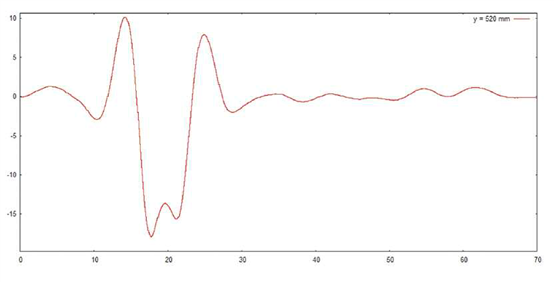

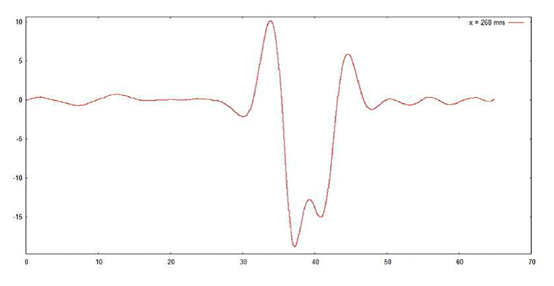

　　OPTIMAPTM客观地测量和表征表面质量的许多方面包括纹理、波纹度和局部缺陷（包括橘皮、夹杂物、凹坑和划痕等）。

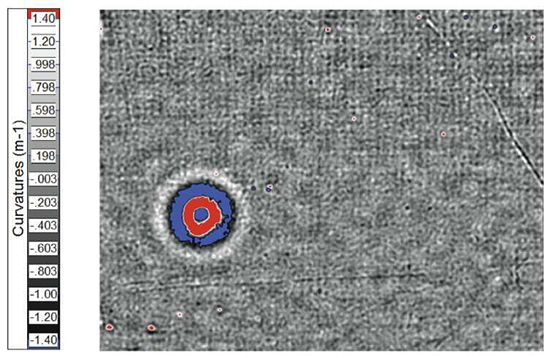

　　大测量面积（95mm x 70mm）提供了比那些表面轮廓仪或者其他光学扫描仪器更具有代表性的结果，而且可以以可追溯至国际标准单位（m-1）或其他特定工业单位来体现。

　　具有高横向分辨率（＜75um）的OPTIMAPTM有能力捕获人眼看不到的表面缺陷。

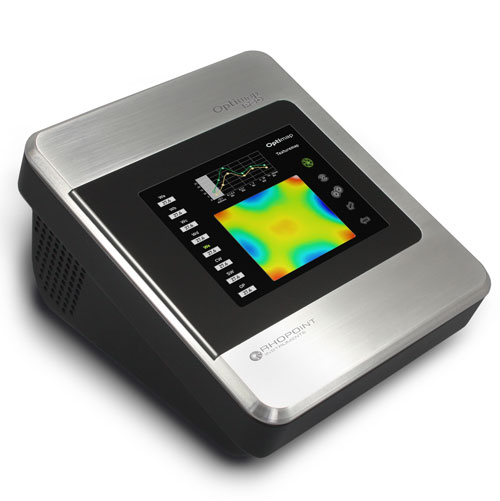

　　直观的用户界面

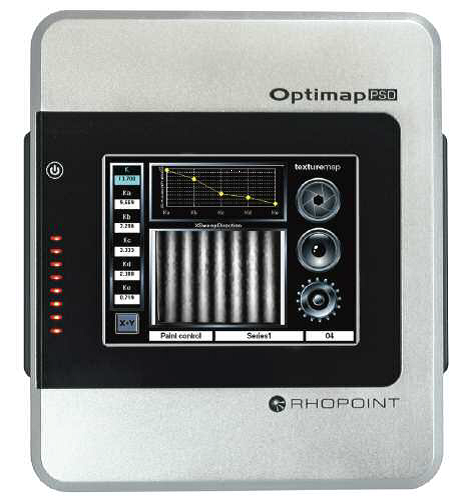

　　Optimap直观的用户界面提供了操作、设置和测量结果的显示。带图标的触摸屏使用简便，只需按下屏幕上相应的功能区域即可。

　　测量结果显示为3D形貌图，图表和数字格式。

　　高分辨率3D图像可以通过交互式全屏缩放和平移进行仔细检查。

　　数字结果可以显示为国际标准单位或者调整为工业规范。

　　Optimap的纹理值与使用相同滤波频带的波纹值是相关的，常用于汽车和其他高光泽应用。对于一些应用包括塑料、金属和纺织品，整体纹理值可以用来客观评估大多数的可见纹理。

　　表面测量的一次革命

　　强大的离线分析

　　高分辨率的图像测量结果可以很容易的从Optimap 传输到PC，使Rhopoint Ondulo软件或三方软件如MOUNTAINS进行处理。

　　数据传输简单，使用标配的USB密钥或者接口线缆。

　　RHOPOINT Ondulo阅读软件具有先进的数据分析和报告功能。

　　可以识别、映射和量化表面效果如纹理、平整度、局部缺陷的数量、尺寸和的形状等。
