高精度涂镀层测厚仪产品介绍
高精度涂层测厚仪MiniTest 7400特点：
• 所有金属基材上的非破坏性测量
• 多种图形显示选项
• 菜单控制界面，更强的数据和配置管理
• 用于简易配置评估和数据设置报告的PC软件
• 测量厚度高达35mm的各种耐磨探头
• SIDSP®技术提升精确度和重现性
MiniTest 7400 探头：
可选探头
种类繁多的可换探头，满足各种应用要求。
可以通过推拉式连接系统轻松地更换探头。
两用型FN探头自动识别基体材料。
与表面接触后，仪器自动切换到合适的测量原理。 因此，应用错误会被淘汰，加快了测量进程。
1.多点校准,在实验室条件下符合提供的标准
2.零点校准，并且校准值和预期的涂层厚度接近
3.使用精密支架，不适用HD探头
4.如果选择“快速”，测量速度主要取决于操作
5.根据 DIN 55350第13部分
6.多点校准值优于获得的指定数据.
7.包括涂层
探头设计选择

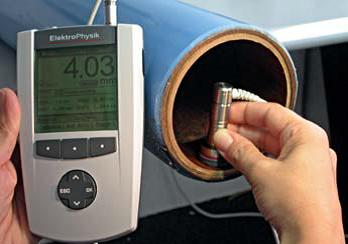

不同的线缆插口类型更加灵活，来适应测试要求。每个标准探头都可以提供直线缆插口或直角设计，后者可以测量难以进入的类似管和中空零件。
对由于油漆或粉尘污染的恶劣坏境需要特殊的探头。为了给在恶劣环境中提供最终保护，MiniTest 7400提供了一个特制的坚固探头系列（HD探头）。这些探头具有特殊的灌浆密封用来保护探头设备。外部的弹簧装置使探头易于清洗。
F 2 HD 探头
对于粗糙表面，“F2 HD”型探头是特别适用于粗糙表面的探头。
MiniTest 7400 主机技术参数
数据记忆组数 | 500 |
存储数据量 | 约250000个读数 |
统计值(每批组) | 读数个数，最大值，最小值，平均值，标准偏差，变异系数，组统计值(标准设置/自由配置)，过程能力指数CP和CPK，直方图，趋势图 |
校准程序符合国际标准和规范 | ISO，SSPC，瑞典标准，澳大利亚标准 |
校准模式 | 最多5点校准，使用者可调节补偿值 |
极限值监控 | 声音、视觉报警提示超过极限值 |
测量单位 | μm，mm，cm，mils，inch，thou |
操作/存放温度 | -10℃~60℃/-20℃~70℃ |
数据接口 | IrDA®1.0红外接口，可选USB和RS232适配器 |
电源 | 4节AA(LR06型)电池，或可选外接电源(90－240V～/48－62Hz) |
规范和标准 | 160x160像素LCD带背光 |
显示 | 153mmx89mm32mm |
尺寸 |
|
重量 | 310g；(主机包括电池) |

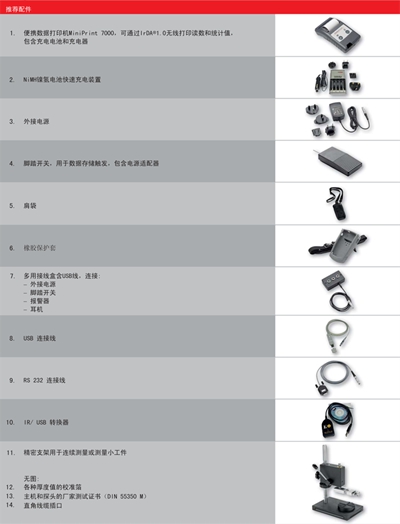

MiniTest 7400 可选配件
高精度涂镀层测厚仪技术参数
探头技术参数
标准探头 | HD探头 | 量程 | 低端 | 误差 | 重复性 | 最小曲率 | 最小测量 | 最小测量 | 最小基 |
F05 | F05HD | 0~0.5mm | 0.02μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 0.3mm |
F1.5 | F1.5HD | 0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 0.3mm |
F1.5-90 | 0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | 0.3mm | |
F2HD | 0~2mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | - | 0.5mm | |
F5 | F5HD | 0~5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | 0.5mm |
F15 | 0-15mm | 1μm | ±(5μm±0.75%) | ±(2.5μm±0.5%) | 5/25mm | 25mm | 25mm | 1.0mm | |
F35 | 0-35mm | 5μm | ±(20μm±0.75%) | ±(10μm±0.5%) | 50/50mm | 100mm | - | 1.5mm | |
N0.2 | N0.2HD | 0~0.7mm | 0.02μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 40μm |
N0.7 | N0.7HD | 0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 40μm |
N0.7-90 | 0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | 40μm | |
N2.5 | N2.5HD | 0~2.5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | 40μm |
N7 | 0~2.5mm | 1μm | ±(5μm±0.75%) | ±(0.8μm±0.5%) | 15/25mm | 23mm | 20mm | 40μm | |
FN1.5 | FN1.5HD | F：0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | F：0.3mm |
FN1.5-90 | F：0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | F：0.3mm | |
FN5 | FN5HD | F：0~5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | F：0.5mm |
